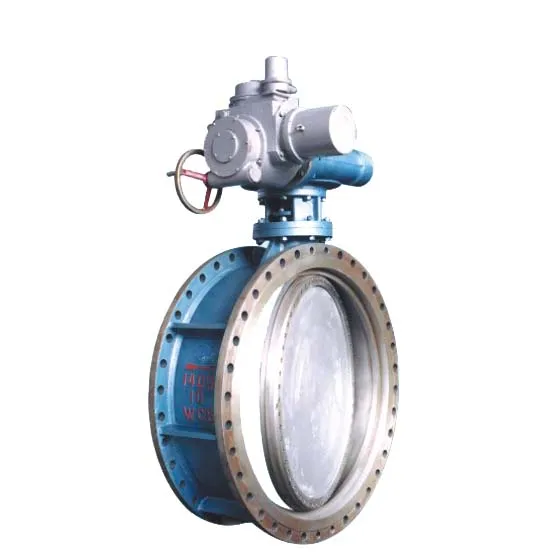

Flanșă cu fluture fluture

1, corpul supapei

1.1 Materialele turnate, cum ar fi corpul supapei și placa fluture, adoptă fonta ductilă QT450-10 sau materiale cu proprietăți mecanice superioare. Procesul de turnare este nisip de rășină și spumă pierdută. În scopul obținerii proprietăților fizice și chimice ale pieselor turnate se utilizează piese turnate metalice produse prin cuptorul electric. Suprafața pieselor turnate cu fluture trebuie să fie netedă și să îndeplinească cerințele tehnice din GB12227. Pistolele trebuie tratate termic pentru a elimina tensiunea internă. Mărcile de marcă și marcajele materialelor sunt turnate pe corpul supapei.

1.2 Materialul flanșei este același cu cel al corpului supapei. Flanșa trebuie aruncată într-un singur corp, iar flanșa trebuie să respecte dispozițiile relevante din GB / T 17241.6-98.

2. Placă fluture

2.1 Tensiunea de proiectare a plăcii fluture poate rezista la sarcina de 1,5 ori diferența maximă de presiune care acționează asupra supapei fluture (stare închisă). Designul structurii plăcii fluture are o rezistență mai mică la curgere.

2.2 Când supapa este deschisă, coeficientul de rezistență nu este mai mare de 0,3.

3, stem

3.1 Materialul din tulpină este fabricat din oțel inoxidabil în formă de cal și deasupra, care îndeplinește cerințele tehnice ale modelului GB1220. Tija este concepută ca un arbore integrat, iar lungimea găurii de inserție nu este mai mică de 1,5 ori diametrul arborelui.

4, care poartă

4.1 Lagărele corpului supapei sunt din bronz. La sarcina maximă a supapei, coeficientul de frecare al lagărului nu depășește 0,25.

5. Mecanism de antrenare a supapei

5.1 Mecanismul de antrenare al supapei are o rigiditate suficientă pentru a rezista la momentul necesar, pentru a asigura stabilitatea plăcii fluturelor atunci când este deschis sau închis și pentru a se asigura că placa fluture poate rămâne stabilă în orice poziție de deschidere. Materialul mecanismului de transmisie și al carcasei sunt aceleași cu corpul supapei, ceea ce îmbunătățește proprietățile mecanice ale materialului.

5.2 Garantarea preciziei de procesare și asamblare a pieselor din cutia de transmisie secundară și garantarea funcției de auto-blocare a roții și a viermei vierme.

5.3 Componentele de forță ale tuturor mecanismelor de transmisie trebuie să reziste de două ori față de momentul nominal, fără nici o deteriorare, iar momentul de funcționare manual nu trebuie să fie mai mare de 200N.m. Din acest motiv, designul structurii ar trebui să fie rezonabil, precizia procesării ar trebui îmbunătățită, ansamblul trebuie să fie meticulos, iar cerința cuplului ar trebui ridicată treptat.

5.4 Performanța de etanșare a cutiei de viteze este fiabilă. Este înmuiată în apă adâncă de 6 metri timp de 72 de ore și funcționează sub apă timp de 10 ori fără apă. Gradul de etanșare este deasupra IP68.

5.5 Roata de manevră este fabricată din oțel turnat sau material mai dur, cu proprietăți mecanice superioare, care este detașabilă. Direcția de deschidere și de închidere este indicată pe roata de mână. Suprafața roții de mână trebuie să fie netedă, fără burturi, noduli, gropi și alte defecte de calitate a suprafeței.

5.6 Forța maximă a supapei de deschidere sau închidere a roții manuale de manevră la presiune nominală nu este mai mare de 300N.

5.7 Materialul șurubului de reglare a corpului supapei și a limitei de transmisie este fabricat din oțel inoxidabil martensitic și temperat.

6, sigiliu

6.1 Etanșarea între placa fluture și tija

Proiectarea și fabricarea inelului de etanșare asigură că ambele direcții pot suporta presiunea când placa fluture este închisă. Etanșarea dintre placa fluture și corpul supapei adoptă etanșarea ușoară a cauciucului. Partea de contact dintre corpul supapei sau placa fluture și inelul de etanșare din cauciuc este prelucrată după inelarea inelului din oțel inoxidabil sau a inelului din oțel inoxidabil de sudură sau printr-un proces de formare mai bun. Materialul folosit mai sus materiale din oțel inoxidabil martensitic. Etanșările din cauciuc sunt fabricate din NBR, iar inelele din cauciuc sunt turnate integral și îndeplinesc cerințele HG / T3091-2000. Testul de etanșare se efectuează în conformitate cu standardele naționale relevante.

6.2 etanșarea tijei

Alegeți materialul durabil pentru etanșările arborelui. Metoda de etanșare adoptă mai mult de două inele de etanșare în formă de V, NBR sau EPDM. Inelele de etanșare pot fi înlocuite fără îndepărtarea oricărei părți a corpului supapei și a mecanismului de acționare.

Mai mult de 6,3 încercări de etanșare și încercări de rezistență (1,5 ori presiunea nominală) a celor două sigilii trebuie să respecte cerințele GB / T13927-92.

7. Acoperirea

Suprafața corpului supapei și a plăcii fluture înainte de anticoroziune este șlefuită și ruginită până la gradul Sa2.5, apoi turnarea este încălzită înainte de pulverizarea electrostatică a pulberilor epoxidice și în final uscată și vindecată. Grosimea stratului nu este mai mică de 1,0 mm, dar nu mai mică de 0,3 mm. Anticoroziunea din interiorul supapei este pulverizată pentru a asigura o grosime uniformă a stratului de acoperire, o culoare uniformă, o suprafață netedă de acoperire și nici o marcă. Pentru utilizarea ventilelor în aer liber, suprafața de acoperire epoxidică trebuie acoperită cu un strat de vopsea acrilică rezistentă la ultraviolete (stratul epoxidic nu rezistă radiațiilor ultraviolete).

Acoperirea rășină epoxidică non-toxică sau procedeul de pulverizare epoxidică prin pulverizare electrostatică sunt utilizate pentru protecția exterioară împotriva coroziunii a supapelor. Culoarea externă a supapelor este albastră.

Supapele fluture pentru alimentarea cu apă și drenaj conform cu CJ / T 261-2007

Lungimea structurii valvei metalice respectă standardul GB / T 12221-2005.

Proiectarea și fabricarea flanșei robinetului universal și a supapei fluture cu racord de prindere conform standardului GB / T 17241.6-2008.

Condițiile tehnice ale turnărilor din fontă ductilă pentru supapele de uz general respectă standardul GB / T 12227-2005.

Marcarea și vopsirea supapei sunt conforme standardului JB / T 106-2004.

Marcajul general al supapei este conform cu GB12220-89;

Procedura de testare a presiunii statice a supapei Butterfly este conformă standardului JB / T8863-2004.

Verificarea și testarea supapei conform standardului JB / T9092-1999.

Standard GB / T 17219-200 pentru evaluarea siguranței echipamentelor de transport și distribuție a apei potabile și a materialelor de protecție;

Barele din oțel inoxidabil îndeplinesc cerințele GB / T 1220.

Inel de etanșare din cauciuc - inel de etanșare comun pentru conducte de alimentare cu apă și drenaj: HG / T3091-2000;

O parte a dispozitivului rotativ de acționare a robinetului corespunde standardului GB12223.

V. Forța de deschidere și închidere și momentul supapei fluture

Forța de deschidere și închidere și momentul de robinet fluture se referă la forța sau momentul care trebuie aplicate pentru a deschide sau a închide robinetul fluture. La închiderea supapei fluture, este necesar să se formeze o anumită presiune specifică între placa fluture și suprafața de etanșare a scaunului supapei. În același timp, este necesar să se depășească frecare între tija și ambalajul și alte părți de frecare. Prin urmare, trebuie aplicată o anumită forță de închidere și un moment de închidere.

Forța de deschidere și de închidere și momentul de deschidere și închidere a supapelor fluture variază în timpul procesului de deschidere și închidere. Când este acționată de roată de mână, momentul maxim de funcționare instantanee a deschiderii inițiale și a închiderii terminalelor nu este mai mare de 400N. Când se utilizează capacul transmisiei, cuplul de lucru nu trebuie să depășească 200N. Valoarea maximă este aceea de a proiecta și produce robinetele fluturelor în momentul final al închiderii sau în momentul inițial al deschiderii, pentru a reduce forța de închidere și momentul de închidere.
